額定電壓1kV及以下架空絕緣電纜
Aerial insulated cables of rated
voltages up to and including 1kV
1 產品標準
GB 12527《額定電壓1kV及以下架空絕緣電纜》；本標準參照采用國際電工委員會IEC 502、IEC 227標準。
2 產品適用范圍
2.1 本產品適用于交流額定電壓U0/U為0.6/1kV及以下架空電力線路，絕緣材料采用耐候型聚氯乙烯（簡稱PVC）、聚乙烯（簡稱PE）和交聯聚乙烯（簡稱XLPE）。
2.2 當電纜使用于交流系統時，電纜的額定電壓至少等于該系統的額定電壓；當使用于直流系統時，該系統的額定電壓應不大于電纜額定電壓的1.5倍。
2.3 系統的額定工作電壓應不大于系統額定電壓的1.1倍。
3 使用特性
3.1 額定電壓U0/U為0.6/1kV。
3.2 電纜導體的長期允許工作溫度：
PVC和PE絕緣應不超過70℃；
XLPE應不超過90℃。
3.3 敷設電纜時的環境溫度應不低于-20℃。
3.4 電纜的允許彎曲半徑：
電纜外徑（D）小于25mm者，應不小于4D；
電纜外徑（D）為25mm及以上者，應不小于6D。
4 架空絕緣電纜的型號如表1
表 1
|
型號
|
名稱
|
主要用途
|
|
JKV—0.6/1
|
額定電壓0.6/1kV銅芯聚氯乙烯絕緣架空電纜
|
架空固定敷設、引戶線等
|
|
JKY—0.6/1
|
額定電壓0.6/1kV銅芯聚乙烯絕緣架空電纜
|
|
JKYJ—0.6/1
|
額定電壓0.6/1kV銅芯交聯聚乙烯絕緣架空電纜
|

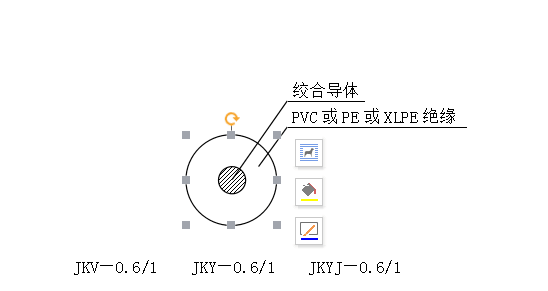

絞合導體
PVC或PE或XLPE絕緣
5 電纜的規格如表2
表 2
|
型號
|
芯數
|
標稱截面mm2
|
|
JKV—0.6/1；JKY—0.6/1；JKYJ—0.6/1
|
1
|
16～240
|
6 主要技術性能
6.1 基本結構和技術參數如表3
表 3
|
導體
標稱截面
mm2
|
導體最少單線根數
（根）
|
導體
參考外徑
|
絕緣標稱
厚度
mm
|
電纜
外徑上限
mm
|
20℃時導體直流電阻
不大于Ω/km
|
絕緣電阻
不小于MΩ·KM
|
拉斷力
N
|
|
70℃
|
90℃
|
|
10
|
6
|
3.8
|
1.0
|
6.5
|
1.906
|
0.0067
|
0.67
|
3471
|
|
16
|
6
|
4.8
|
1.2
|
8.0
|
1.198
|
0.0065
|
0.65
|
5486
|
|
25
|
6
|
6.0
|
1.2
|
9.4
|
0.749
|
0.0054
|
0.54
|
8465
|
|
35
|
6
|
7.0
|
1.4
|
11.0
|
0.540
|
0.0054
|
0.54
|
11731
|
|
50
|
6
|
8.4
|
1.4
|
12.3
|
0.399
|
0.0046
|
0.46
|
16502
|
|
70
|
12
|
10.0
|
1.4
|
14.1
|
0.276
|
0.0040
|
0.40
|
23461
|
|
95
|
15
|
11.6
|
1.6
|
16.5
|
0.199
|
0.0039
|
0.39
|
31759
|
|
120
|
15
|
13.0
|
1.6
|
18.1
|
0.158
|
0.0035
|
0.35
|
39911
|
|
150
|
15
|
14.6
|
1.8
|
20.2
|
0.128
|
0.0035
|
0.35
|
49505
|
|
185
|
30
|
16.2
|
2.0
|
22.5
|
0.1021
|
0.0035
|
0.35
|
61846
|
|
240
|
30
|
18.4
|
2.2
|
25.6
|
0.0777
|
0.0034
|
0.34
|
79823
|
6.2 導電線芯采用符合GB 3953標準中的TY型圓銅線。
6.3 導體采用緊壓圓形絞合。
6.4 絞合導體的根數在7根及以下時，單線均不允許有接頭；7根以上允許有接頭，但兩接頭之間的距離應不小于15m。
6.5 絕緣厚度的平均值應不小于表3規定的標稱值，最薄點厚度應不小于表3規定之標稱值的90%-0.1mm。
6.6 絕緣的機械物理性能應符合GB 12527標準的規定。
6.7 電纜浸入室溫水（附加電極）中1h后，能承受交流工頻3500V試驗電壓，1min不擊穿。
6.8 表3規定的絕緣電阻應為10m試樣，浸入電纜額定工作溫度（±2℃）的水中（附加電極）2h后進行試驗。
6.9 成品電纜的表面應有制造廠名、產品型號、截面和額定電壓等油墨或凹模標志。
6.10 電纜的交貨長度按雙方協議規定。
長度計量誤差應不超過±0.5% 。
